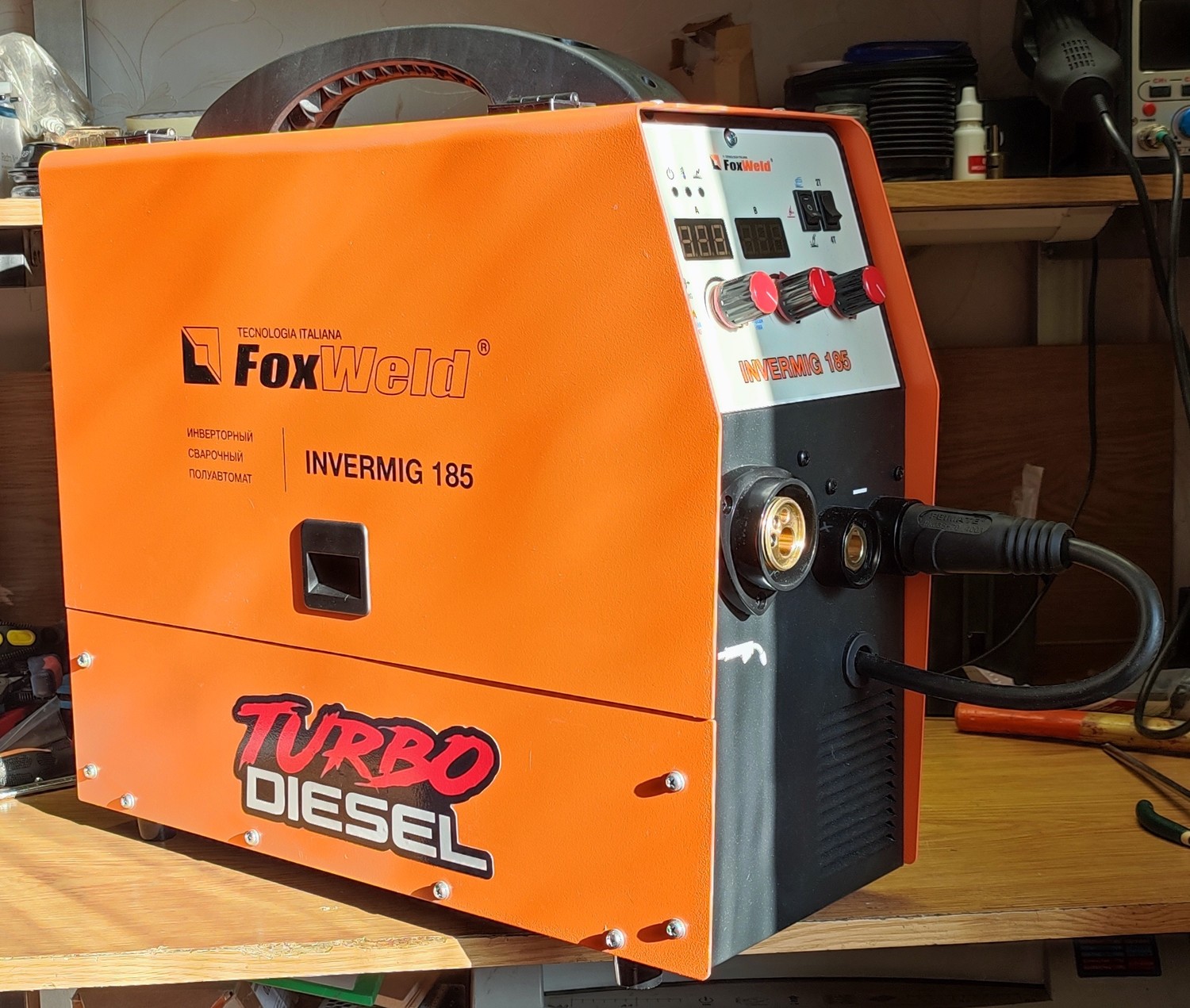

Полуавтомат FoxWeld INVERMIG 185

Беглый взгляд нашел кучу не до чётов, у производителя всё как обычно, мысли хорошие реализация хромает.

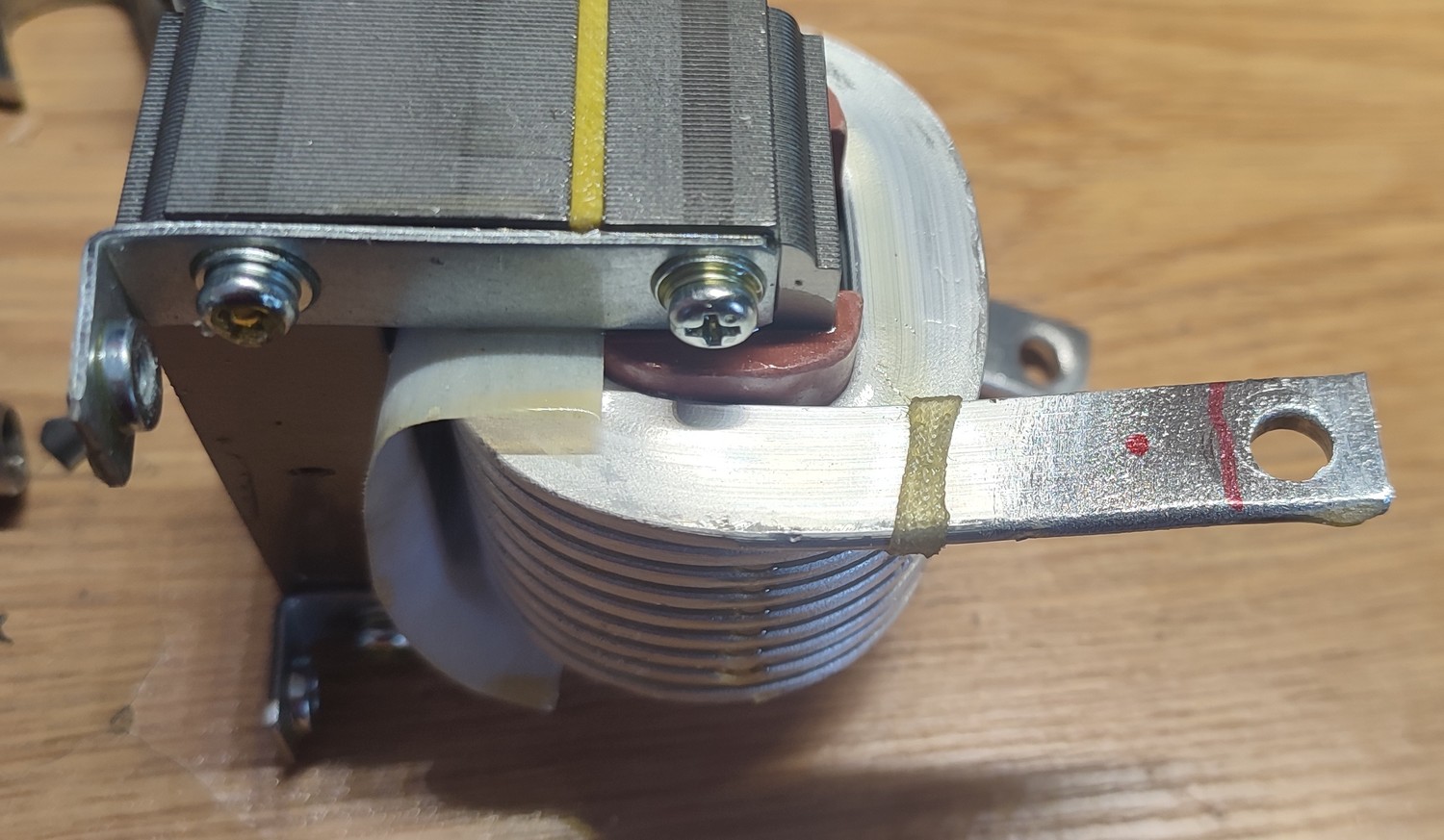

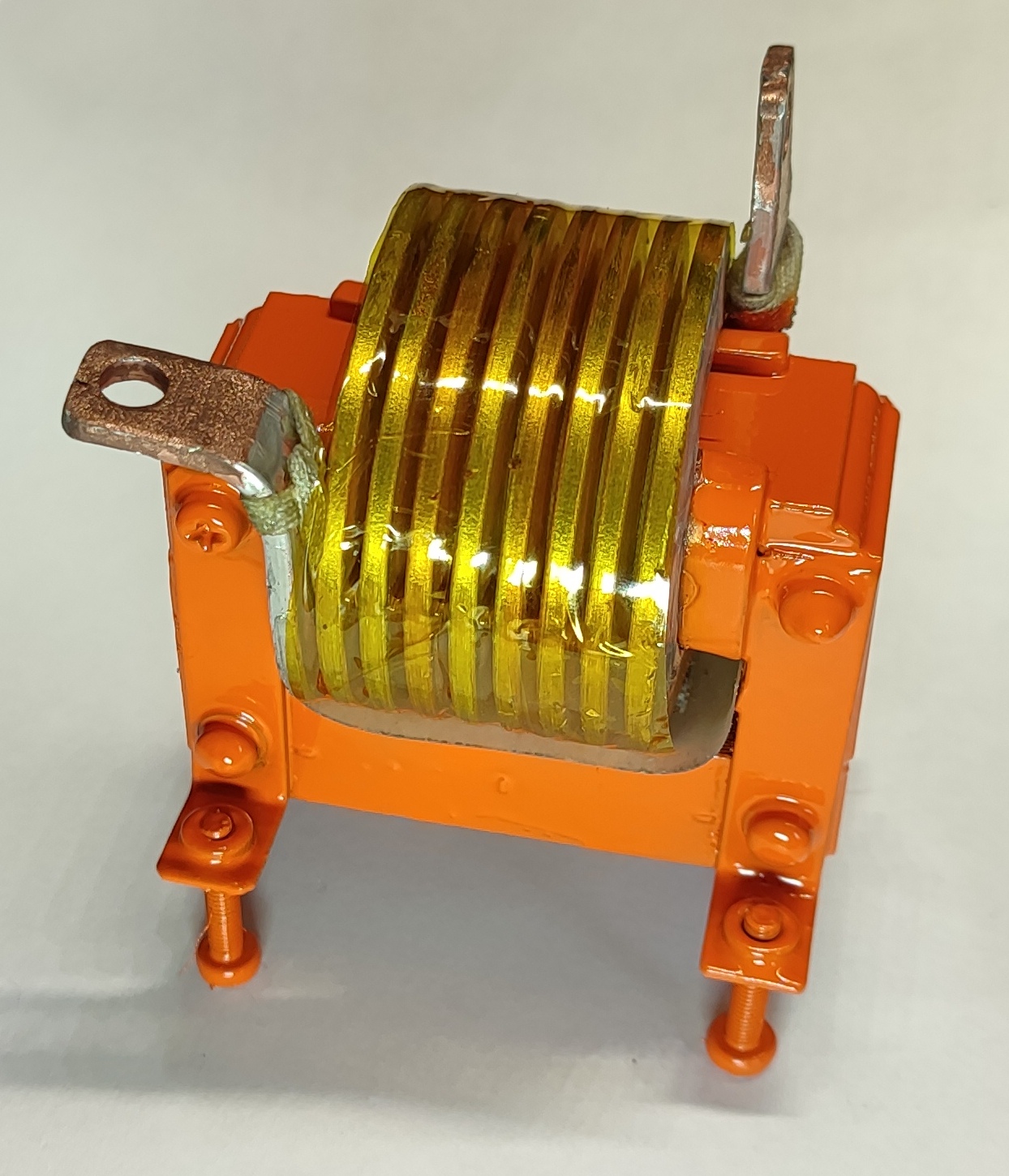

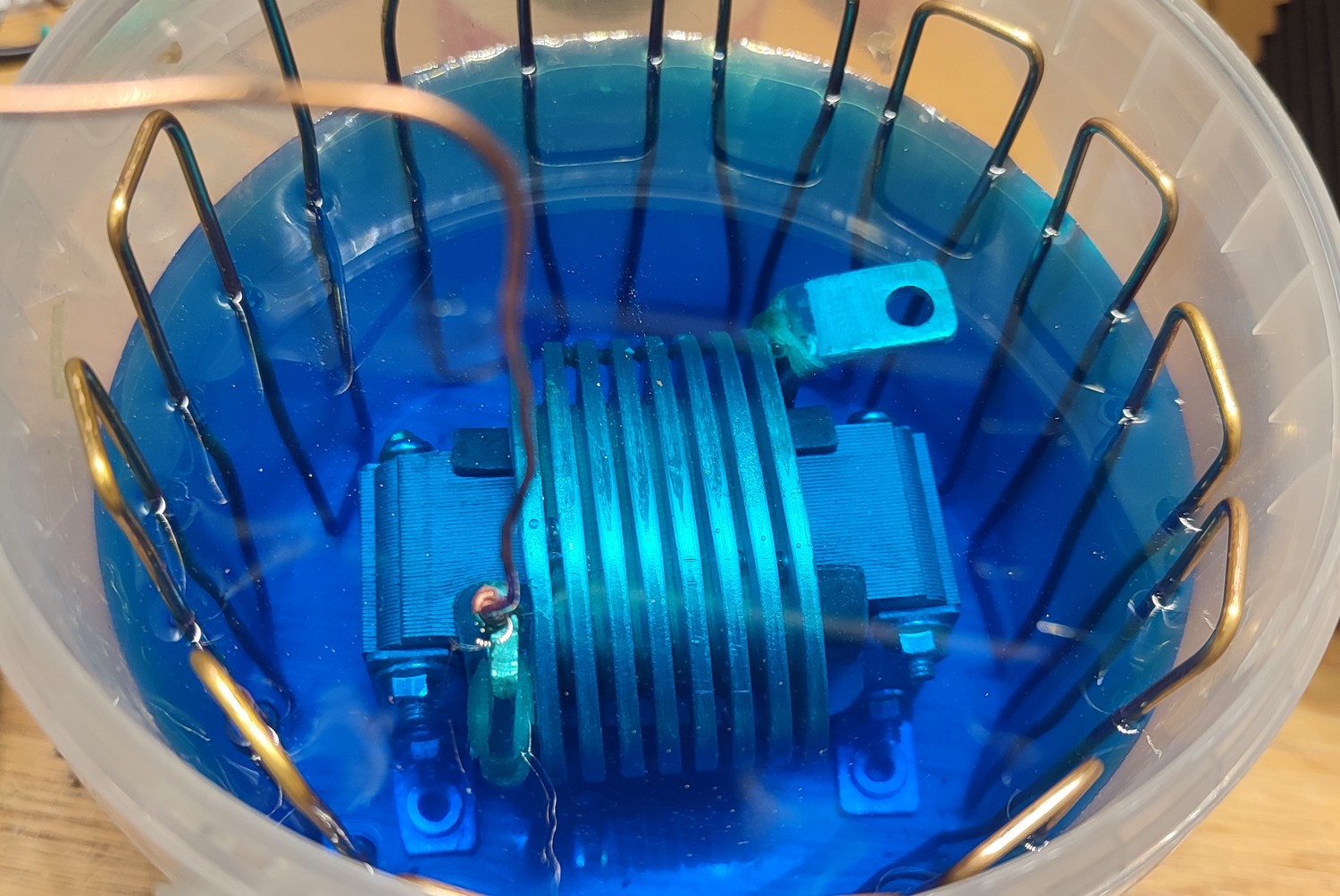

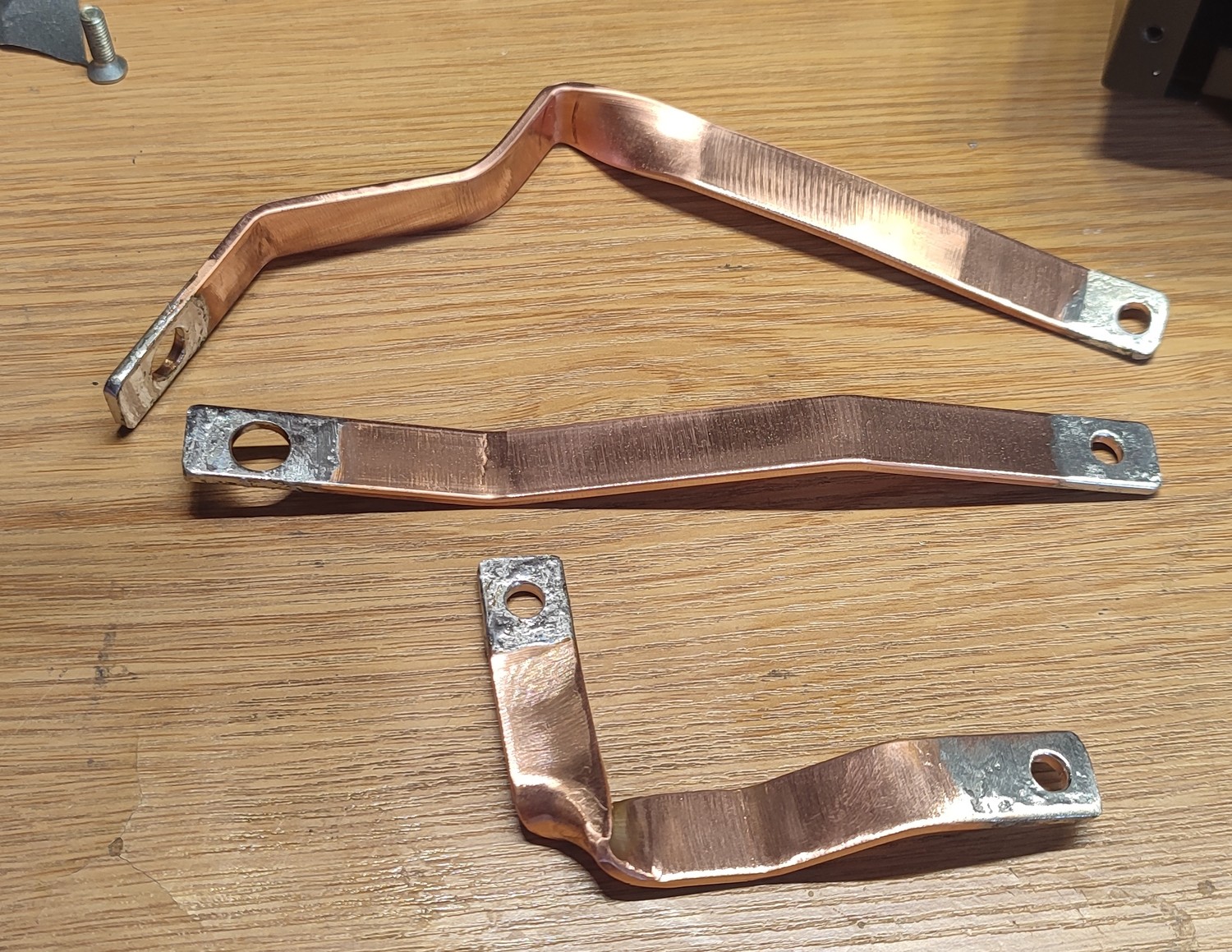

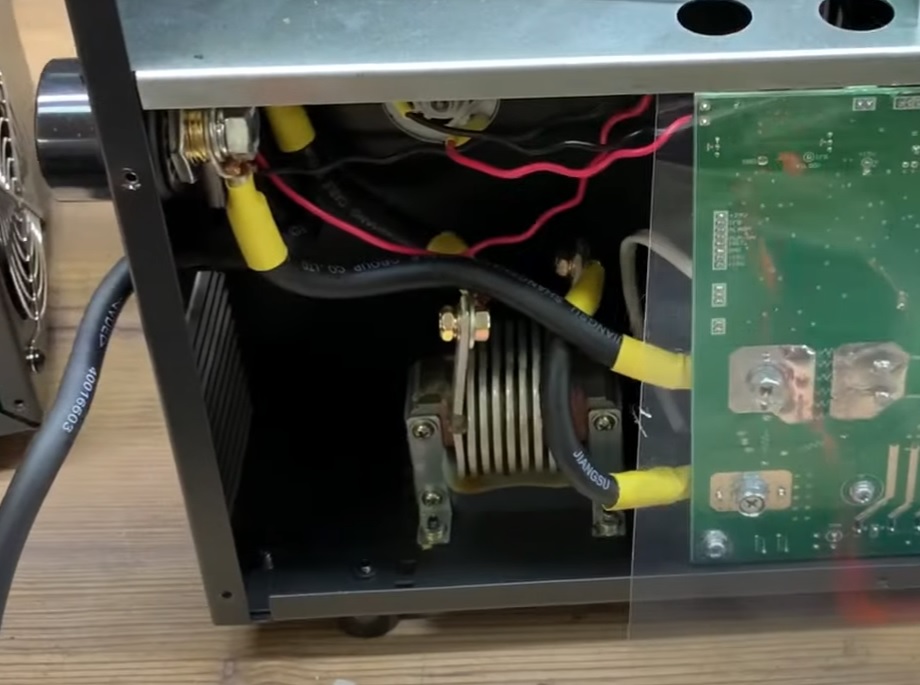

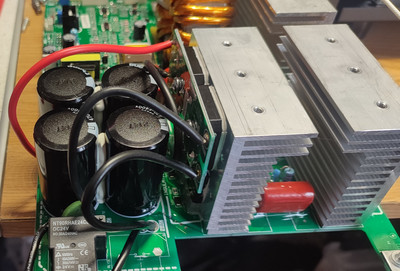

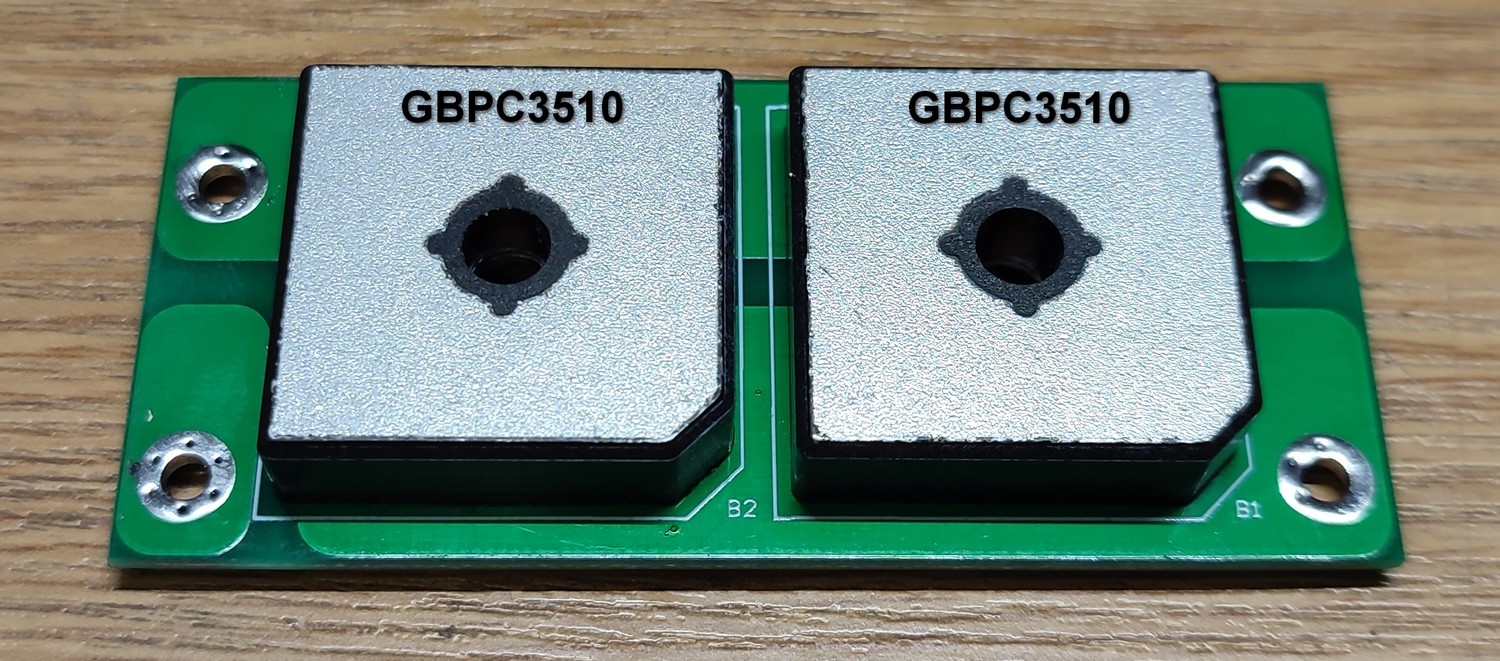

В частности, это потери тока в проводах от силовой платы до разъемов (клемм), 16мм2 кабель, кабель от механизма подачи проволоки честные 16мм2 но это мало, плюс обжим клемм и одни потери тока, лучше поставить шины медь идеально подходят 3х15мм. это 210А. А в виду того, что дроссель алюминий, то концы его омеднять. Вентилятор стоит 92х92х38мм. один, а вращение аж 9380 RPM, что для меня дико не комфортно работать даже в гараже, менять не стоит, а уронить до 7000RPM и добавить ещё один вентилятор на вход 70х70х25мм. 3500 RPM. это лучше. При первом включении аппарата, силовые конденсаторы 4х 470х400V заряжаются через термистор 100 Ом. порядка 2сек, потом щелкает реле 30Ампер от БП на плате 24V, замыкает термистор и включается вентилятор. Тоже хрень, во первых термистор в упор стоит с банкой конденсатора и с реле всё впритык и термисторы имеют иногда свойства взрываться, лучше поставить резистор на 100 Ом 15...20W и отдельно, да и реле на 40А тоже отдельно. Далее выпрямитель собран на отдельной платке с двумя мостами (GBPC3510) по 35Ампер в параллель в итоге 70А, с горя можно это переварить, но данная платка установлена на тот же радиатор, где стоят 3 силовых транзистора IGBT, в итоге при работе диодами греем транзисторы в одном из плеч, а транзисторами греем мост, меня это не устраивает, поставлю один диодный мост на отдельный радиатор, ток моста 100А. места много. А так же заменить все мелкие электролиты на Nichicon, Capxon, Jamicon всё, что угодно но только не от фирмы соскон, ефц и тд. Немного доработать крышку, дверцу куда устанавливать проволоку, это удобней, как на полуавтомате аврора, который был у меня.

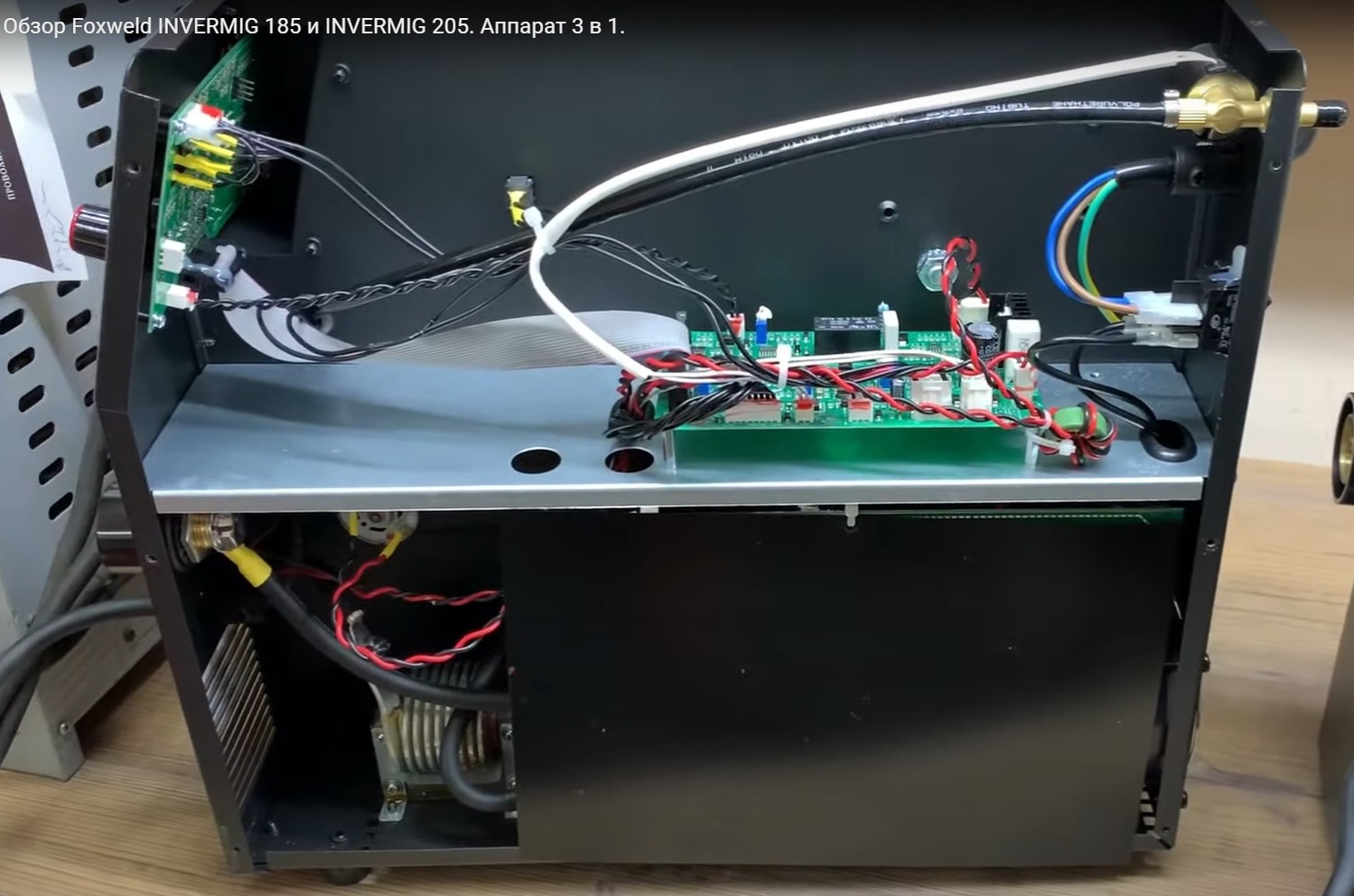

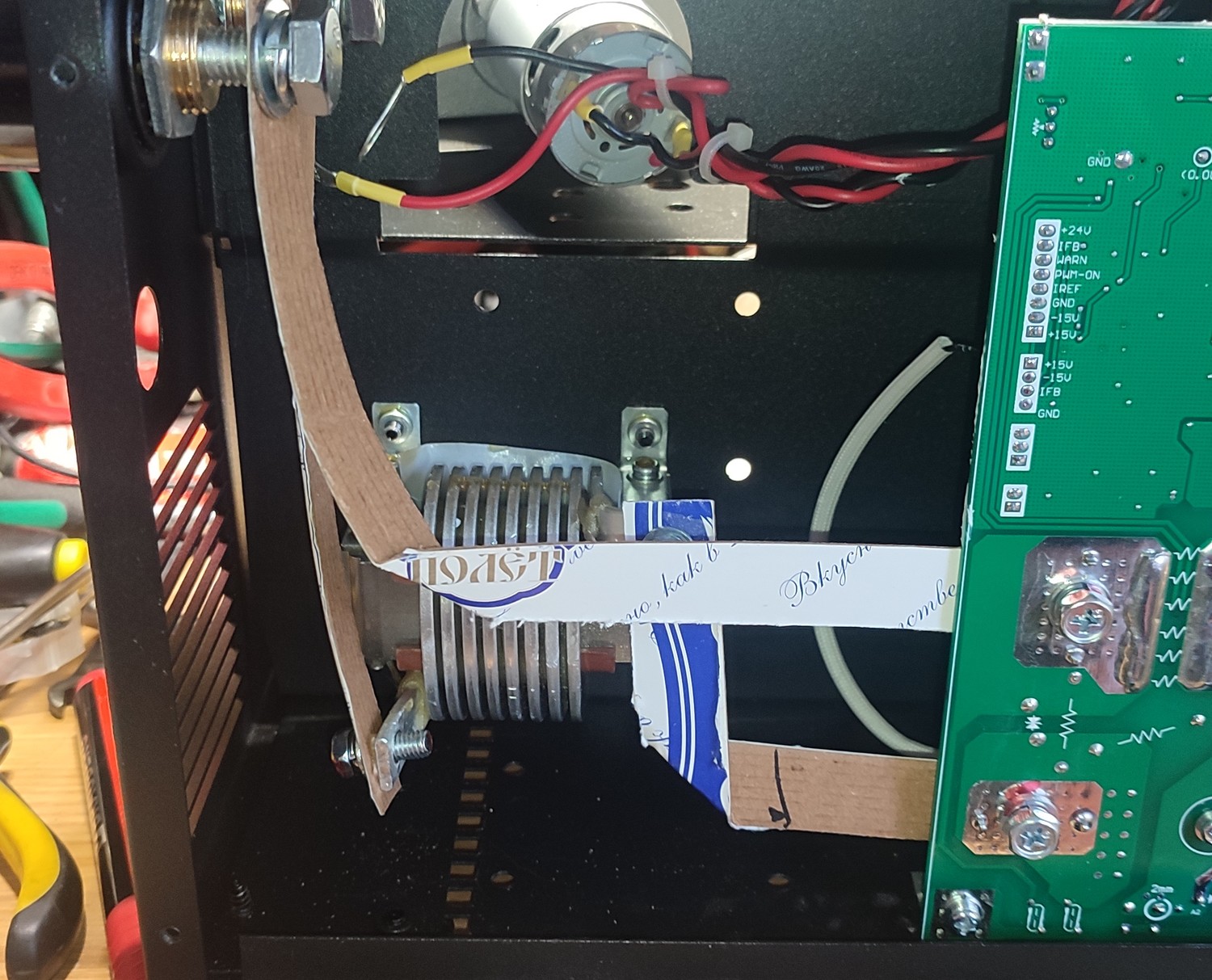

Так была изначально компоновка.
